سینی های ماتریس قطعات IC ESD استاندارد جهانی جهانی با استانداردهای JEDEC مطابقت دارند

سینی های ماتریس قطعات IC ESD استاندارد جهانی جهانی با استانداردهای JEDEC مطابقت دارند

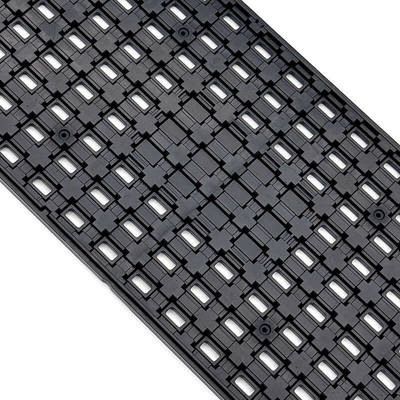

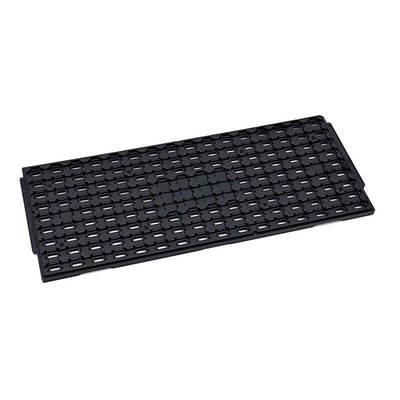

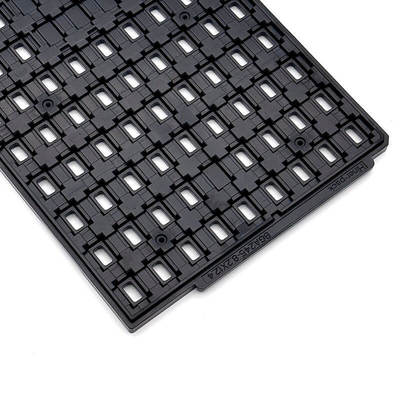

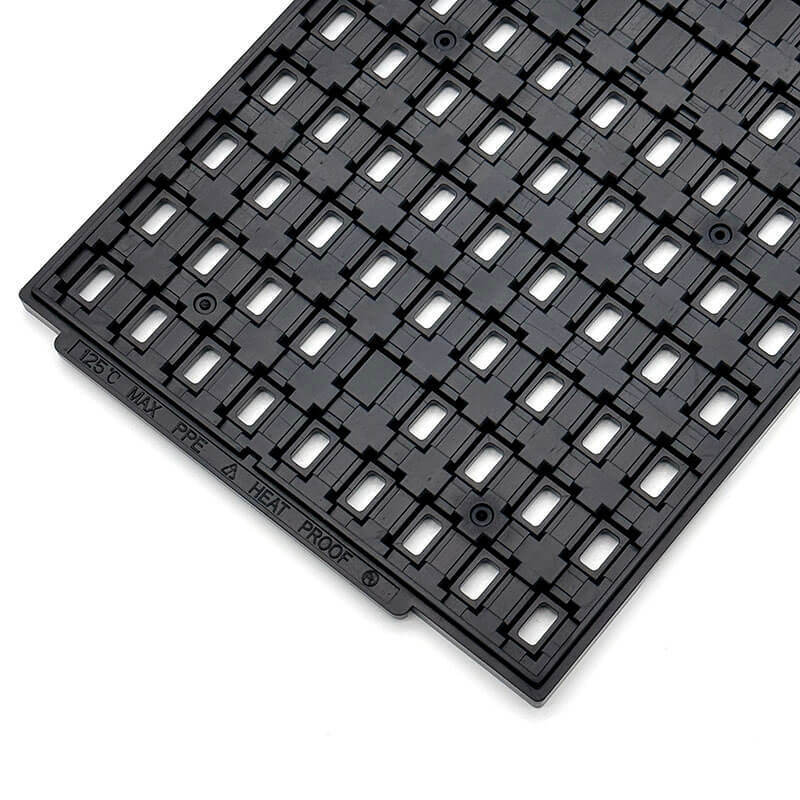

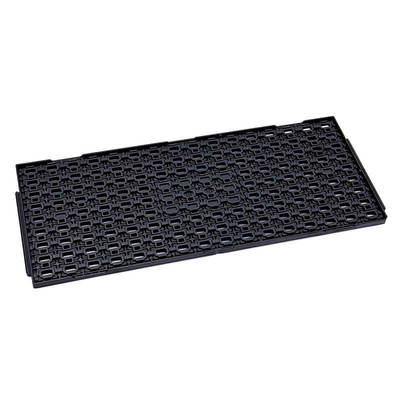

سینی های ماتریس IC JEDEC زبان مشترک اتوماسیون را تجسم می کنند،مجموعه ای از مشخصات سختگیرانه ای که توسط صنعت میکروالکترونیک برای تنظیم جریان امن و خودکار مدارهای یکپارچه ایجاد شده استاصول اساسی این سینی ها استاندارد سازی است: همه آنها با شکل یکسان 12.7 x 5.35 اینچ (322.6 x 136 میلی متر) تولید می شوند.این یکسانی ابعاد تضمین می کند که تجهیزات ساخته شده در هر نقطه از جهان می تواند بلافاصله تشخیص و تعامل با هر JEDEC سینیساختار "ماتریس"، متشکل از ردیف ها و ستون های جیب های قطعات، مختصات فضایی دقیق (پیچ) را برای جمع آوری خودکار تعریف می کند،تبدیل مجموعه ای از قطعات به یک مجموعه داده قابل خواندن ماشینساخته شده از ترکیبات قالب بندی قوی، اغلب پلیمرهای ایمن ESD که از کربن برای هدایت استفاده می کنند (که منجر به رنگ سیاه پیش فرض می شود)سینی های JEDEC برای قوی بودن و ثبات ابعاد طراحی شده انداین ثبات نه تنها برای حفاظت مکانیکی بلکه برای حفظ تراز دقیق در هر دو فشار دستکاری و شرایط حرارتی خاص بسیار مهم است.نیاز به اتوماسیون قابل اعتماد با سرعت بالا.

ویژگی ها و مزایا:

ویژگی های طراحی هوشمند سینی های JEDEC به طور مستقیم به کارایی و راحتی تولید ملموس تبدیل می شود.

1طرح استاندارد ( دسترسی فوری): مهمترین مزیت این است که استاندارد صنعت است که به تولید کنندگان دسترسی فوری به یک اکوسیستم جهانی تجهیزات می دهد.لوازماین امر مدیریت زنجیره تامین و ادغام فرآیند را بسیار ساده می کند.

2- تراز بندی بصری و مکانیکی: ویژگی های کلیدی اطمینان از قابلیت اطمینان فرآیند.کاهش خطر اشتباه جهت گیری قطعات در هنگام بارگذاری دستی یا خودکار. ویژگی scalloped اجازه می دهد تا برای کلید / ثابت کردن مکانیکی، اطمینان از موقعیت سینی در تجهیزات تغذیه برای دقیق انتخاب و محل کار قفل شده است.

3. گزینه های متنوع پروفایل: تولید کنندگان می توانند ضخامت مناسب سینی را انتخاب کنند: نوع Low Profile (0.25 اینچ) ، اسب کار است که بسته های رایج مانند SOIC و TQFP را در بر می گیرد.بهینه سازی تراکم ذخیره سازی عمودیگزینه High Profile (0.40 اینچ) برای قطعات بزرگتر یا بلندتر مانند ماژول ها، مونتاژ ها و بسته های CERQUAD در دسترس است، که از تمیز و حفاظت مناسب برای قطعات بالا اطمینان می دهد.

4- قابلیت انباشته شدن بهبود یافته: سینی ها شامل ویژگی های قفل شدن قوی هستند که ثبات انباشته را تضمین می کنند ، که برای ذخیره سازی و حمل و نقل ایمن بسیار مهم است ، حتی زمانی که چندین سینی بالا انباشته شوند.ترتیب انباشت طراحی شده است به طوری که یک سینی خالی به عنوان یک پوشش محافظ برای اجزای در سینی بالا بارگذاری شده است.

پارامترهای فنی:

کاربردها:

سفارشی سازی:

انعطاف پذیری برای طراحی ماتریس داخلی در حالی که به سختی به پوشش خارجی JEDEC پایبند است، قدرتمندترین ویژگی آن است.
حفاظت مخصوص بسته: طرح های سفارشی به آسیب پذیری های منحصر به فرد انواع قطعات مختلف پاسخ می دهند.
سازگاری مواد و دمای: سفارشی سازی اغلب در اطراف انتخاب مواد برای دستیابی به سازگاری با دمای خاص و مقاومت شیمیایی می چرخد.
رنگ و ظرفیت: در حالی که سیاه برای هدایت ESD استاندارد است، رنگ های سفارشی می توانند برای جداسازی فرآیند بصری استفاده شوند.ظرفیت داخلی از طریق طراحی سفارشی بر اساس هندسه قطعه و هر ویژگی خاص سینی مورد نیاز بهینه می شود، اطمینان از سازگاری جهانی با تغذیه های JEDEC.
