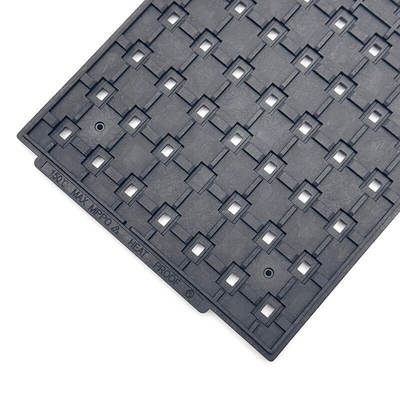

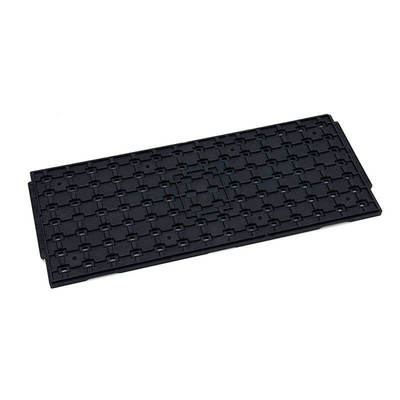

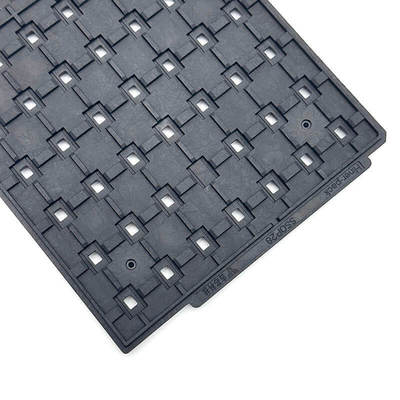

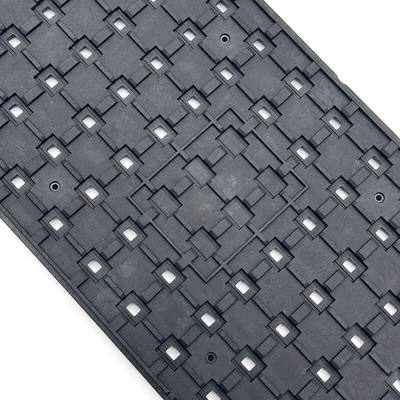

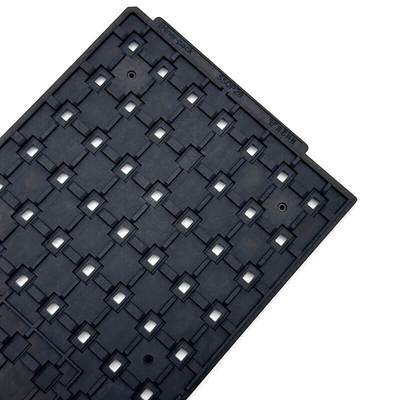

سینی های ماتریس JEDEC با دقت دقیق با ظرفیت 165PCS، سطح 0.76mm و 322.6x136mm Outline

سینی های JEDEC دقیق برای بسته های بدون سرب و قاب سرب

در صنعت الکترونیک، سینی های ماتریس JEDEC به عنوان پروتکل تاسیس شده برای مدیریت قطعات عمل می کنند، اطمینان از یکپارچگی و مدیریت کارآمد IC ها و ماژول های با ارزش بالا.نامگذاری آنها به عنوان سینی های "وافل" یا "ماتریکس" منعکس کننده، ساختار جیبی که اجزای را در یک ردیف ثابت از ردیف ها و ستون ها حفظ می کند. این موقعیت ثابت و فاصله تعریف شده بسیار مهم است،به عنوان آنها اجازه می دهد تا مکان ابعاد مطلق برای تجهیزات خودکارسینی ها به یک شکل خارجی غیر قابل معامله از 12.7 x 5.35 اینچ (322.6 x 136mm) ، ثابت ابعاد که پایه کل اکوسیستم اتوماسیون سازگار با JEDEC است، پایبند هستند.ساخت و ساز محکم، معمولا از پلیمرهای ایمن ESD، یک شرط پیش فرض است، با مشخصات که حداقل پیچ و حداکثر قدرت را برای مقاومت در برابر سختی های دستکاری خودکار و لجستیک جهانی تقاضا می کند.ماده باید به وضوح با حداکثر دمای کار خود مشخص شود، بالاترین دمایی که می تواند برای 48 ساعت مداوم بدون از بین بردن تحمل ابعاد بحرانی آن تحمل کند.این تعهد به ثبات ابعادی تحت استرس حرارتی، سینی های JEDEC را به حامل های قابل اعتماد برای حمل و نقل و پردازش در دمای بالا، مانند پخت قطعات تبدیل می کند.

ویژگی ها و مزایا:

پیشنهاد ارزش ذاتی سینی های JEDEC در طراحی "Precision Built In" آنها قرار دارد، که به طور قابل توجهی خطر تولید را به حداقل می رساند و خروجی فرآیند را افزایش می دهد.سینی ها با ویژگی های مرجع و تاریخچه ای که ادغام تجهیزات را ساده تر می کنند، طراحی شده اندیک سنگ بنای طراحی آنها مجموعه ای از ویژگی های آماده اتوماسیون است. برگه های انتهای نامتقارن یک ویژگی هوشمندانه هستند که به طور مکانیکی از جهت گیری نادرست در مکانیسم های تغذیه جلوگیری می کنند.به عنوان یک حفاظت اضافی فراتر از شاخص های بصری پین 1 عمل می کند.. ویژگی sculpted scalloped فراهم می کند مکانیسم کلید مکانیکی برای ثبت مثبت در داخل تغذیه کنندگان. علاوه بر این، فضای مشخص برای علامت گذاری و حکاکی فراهم می شود.تبدیل سینی ها به یک ابزار عملی برای مدیریت موجودی و ردیابی فرآیندضخامت استاندارد کم پروفایل 0.25 اینچ (6.35 میلی متر) به طور تخصصی طراحی شده است تا 90٪ از تمام قطعات استاندارد و کم پروفایل مانند CSP و TQFP را در خود جای دهد و تراکم سینی را بهینه کند.0 اختیارینسخه.40 اینچی با مشخصات بالا تضمین می کند که اجزای ضخیم تر، مانند ماژول های چند لایه ای یا Pin Grid Arrays (PGA) ،می تواند با همان سطح از امنیت استاندارد و دقت ذخیره و حمل شود.

پارامترهای فنی:

کاربردها:

سینی های JEDEC چند منظوره هستند و به عنوان یک کانال ضروری در مراحل مختلف چرخه عمر تولید عمل می کنند.
1حفاظت از قطعات (ESD و مکانیکی)
2فرآیند های دمای بالا (پاکنی)
3سازگاری سیستم تغذیه

سفارشی سازی:

توانایی سفارشی سازی ماتریس داخلی در حالی که به رد پای خارجی استاندارد پایبند است، قدرت قابل سازگاری و سازگار با فرآیند سینی های JEDEC است.
